周轉箱脫模斜度的計算

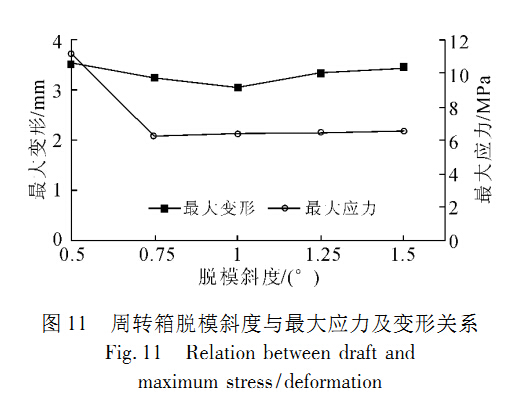

注塑件上設置斜度可減少之間的初始頂出力，簡化模具結構中頂出系統的設計。也避免頂出過程中制件表面擦傷或磨損。通常情況下，對于塑料周轉箱，脫模斜度的取值一般在30’-1度30’。在其他條件確定的情況下，在30’-1度30’范圍內取五組斜度值，分別對其進行求解分析，結果如圖所示。
由圖可以看出，脫模斜度在0.5度時的應力和變形都比較大，在0.75度-1.5度變化時對應力影響不大，變形量變化幅度較大。綜合考慮應力和變形量，確定脫模斜度值為1度。
在不加大塑料周轉箱壁厚的條件下，增強周轉箱制品的強度和剛性，以節約塑料的使用量，同時減輕重量減低成本?？煽朔芰现苻D(zhuǎn)箱的壁厚差帶來的應力不均所造成的周轉箱歪扭變形，便于塑料熔體的流動，在塑料制品本體默寫壁部過薄為熔體的充滿提供通道。
